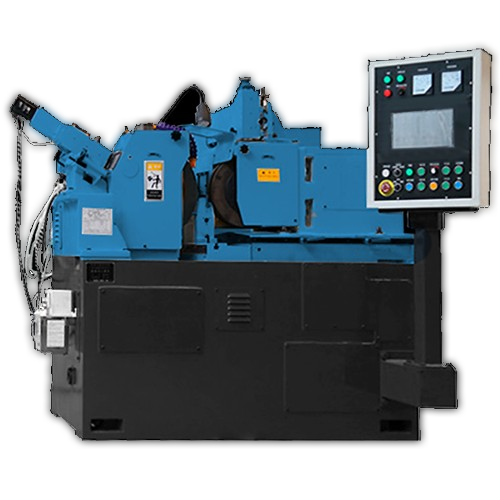

Бесцентрово-шлифовальный станок с ЧПУ MK1050

Бесцентрово-шлифовальный станок с ЧПУ MK1050

  • Диаметр врезного шлифования, мм 7-50
  • Длина врезного шлифования, мм 120
  • Мощность двигателя ведущего круга, кВт 11
Заказать Категория:

Бесцентрово-шлифовальный станок МК1050 активно используется в крупносерийном производстве деталей. Станок предназначен для качественной и высокоточной шлифовки внешних поверхностей деталей цилиндрической формы.



ОПИСАНИЕ

Станок бесцентрово-шлифовальный МК1050 предназначен для шлифования широкого спектра деталей из металлических и не металлических материалов цилиндрической или конической формы врезанием или на проход. Станок используется наиболее эффективно в крупносерийном производстве.

Станок имеет три управляемые оси. Ось Y – управление кареткой ведущего круга. Точность подачи ведущего круга: 0,001 мм. Ось X и Z — подача устройства для автоматической правки шлифовального круга.

Станина — чугунное литье с естественным старением, подвергнутое термической обработке для снятия внутренних напряжений и улучшения прочности.

В конструкции шпинделя применены подшипники скольжения для стабильности и точности шлифования.

Возможные варианты автоматизации станка:

  • С ручным управлением
  • С программным контроллером (ПЛК)
  • С системой ЧПУ


ПРЕИМУЩЕСТВА

Прочность и износостойкость конструкции станины.


ХАРАКТЕРИСТИКИ

Основные параметры
Диаметр врезного шлифования, мм 7-50
Длина врезного шлифования, мм 120
Диаметр шлифования напроход, мм 5-50
Длина шлифования напроход, мм 145
Размер шлифовального круга, мм 400×150×203
Размер ведущего круга, мм 300×150×127
Скорость шлифовального круга, об/мин 668
Скорость ведущего круга, об/мин 20-200
Вертикальный угол поворота ведущего круга -2°～+5°
Горизонтальный угол поворота ведущего круга -1°～+3°
Высота от осевой линии шлифовального и ведущего кругов до опорного ножа, мм 220
Мощность двигателя шлифовального круга, кВт 11
Мощность двигателя ведущего круга, кВт 1,5
Длина, мм 1920
Ширина, мм 1681
Высота, мм 1479
Масса, кг 2800


Базовая комплектация

  • Станок в сборе
  • Комплект электрооборудования
  • Магнитный сепаратор
  • Круг шлифовальный
  • Круг ведущий
  • Устройство для шлифовки на проход
  • Планшайба
  • Электрошкаф
  • Комплект ножей (на проход)
  • Комплект ножей (на врезание)
  • Обслуживающий инструмент

Дополнительная комплектация

  • Автоматический податчик
  • Агрегат СОЖ с магнитным сепаратором и бумажным фильтром
  • Комплект масел СОЖ для запуска оборудования
  • Балансировочный стенд
  • Опора для заготовки (люнет)
  • Кондиционер охлаждения масла
  • Устройство динамической балансировки
  • Приспособление для статической балансировки
  • Защитное ограждение
  • Комплект домкратов
  • Комплект масел СОЖ для запуска оборудования
