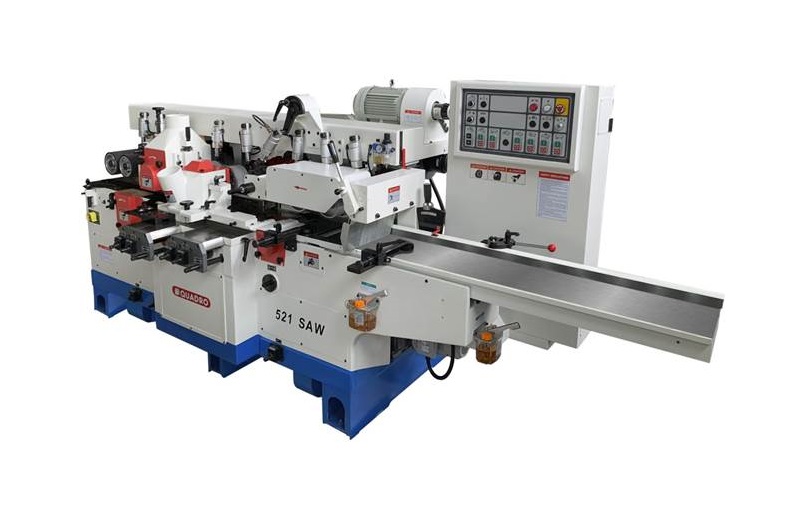

Четырехсторонний продольно-фрезерный станок QUADRO 521 SAW
Цена: 87.000,00 Br
ОБЛАСТЬ ПРИМЕНЕНИЯ
Станок применяется в домостроении, производство клееного бруса, массивного бруса, мебельный щит и другие столярные изделия, калибровка ламелей.

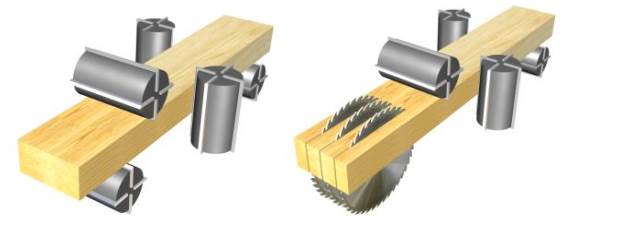

ОБРАЗЦЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ
Технические характеристики:
| Quadro 521 SAW | |
| Количество шпинделей, шт. | 5 |
| Размеры обрабатываемых заготовок, мм:
ширина толщина длина наименьшая при подаче одной заготовки при подаче встык |
20-210 8-125
630 250 |
| Скорость подачи (бесступенчатая), м/мин | 8-33 |
| Диаметры шпинделей, мм | 40 |
| Частота вращения шпинделей, об/мин | 6800 |
| Шлицы 5-го шпинделя, мм | 10х2 |
| Диаметр подающих роликов, мм | 140 |
| Диаметр фрез наружный, мм
— первого нижнего шпинделя — правого и левого шпинделей — первого верхнего шпинделя — второго нижнего шпинделя |
125 110-180 110-180 230 |
| Диаметр патрубков под аспирацию , мм | 5х120 |
| Мощность двигателей, кВт
— первого нижнего шпинделя — правого шпинделя — левого шпинделей — первого верхнего шпинделя — второго нижнего шпинделя |
5,5 5,5 5,5 7,5 11 |
| Мощность двигателя подачи, кВт | 4 |
| Давление в пневмосистеме, Mpa | 0,6 |
| Мощность двигателя подъема траверсы, кВт | 0,75 |
| Общая установленная мощность, кВт | 39,75 |
| Габаритные размеры (длина*ширина*высота) мм: | 3450*1660*1750 |
| Вес, кг | 3600 |
Конструктивные особенности:
 |
ЧУГУННАЯ МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ ЗА 1 УСТАНОВ
а также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
 |

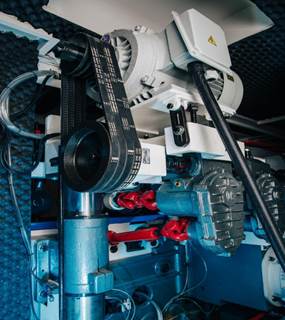

УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ НАПАРВЛЯЮЩИЕ И РЕДУКТОРЫ
Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы |
 |

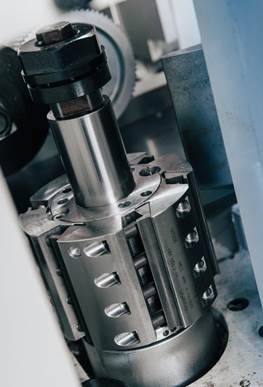

ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ
отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония) |
 |

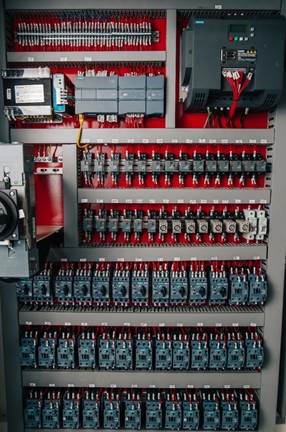

ЭЛЕКТРОКОМПОНЕНТЫ
В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER |
 |

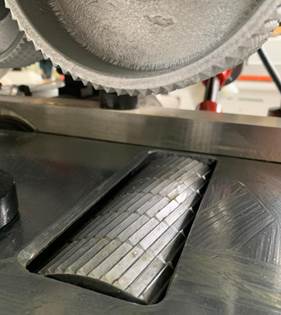

НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА
Система фиксации состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом. В столе станка расположены до 2 приводных ролика. Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок естественной влажности. |
 |

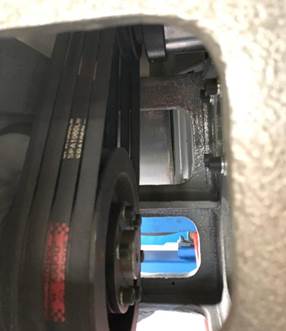

КЛИНОВЫЕ РЕМНИ
Для привода пильного шпинделя используются клиновые ремни. Ремни благодаря клиновому действию отличаются повышенными силами сцепления со шкивом и, следовательно, повышенной тяговой способностью. |
 |

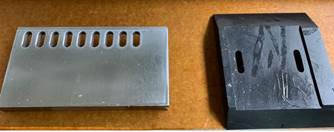

МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫ
Установлена перед и после верхнего шпинделя и исключает вероятность заклинивания заготовок на высоких скоростях подачи и пилении. В комплекте со станком 2 плиты: деревянная и металлическая |
 |
БОКОВОЙ РОЛИКОВЫЙ ПРИЖИМНОЙ БЛОК
2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения. |
 |
КОГТЕВАЯ ЗАЩИТА
Когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке. |
 |

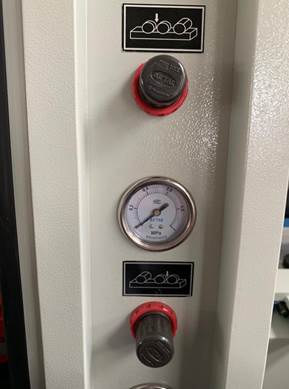

ПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПРИЖИМАМИ
Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение. |
 |
ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ
Станок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка |
 |
ЧАСТОТА ВРАЩЕНИЯ ШПИНДЕЛЕЙ 6800 ОБ /МИН
Необходима для увеличения производительности с сохранением высокого качества продукции |
 |
ИНВЕРТОР
Станок оснащен бесступенчатой регулировкой скорости подачи от 8 до 33 м/мин |
 |
СМАЗКА РАБОЧЕГО СТОЛА
На стол в ручном режиме подается смазка через с помощью насоса.Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки |
 |
ХРОМИРОВАННЫЙ ПОДАЮЩИЙ СТОЛ.
Стол покрыт хромом для повышения износостойкости |
 |
ДОПОЛНИТЕЛЬНЫЙ РАБОЧИЙ
СТОЛИК И ПРИЖИМ В БАЗОВОМ КОМПЛЕКТЕ СО СТАНКОМ |
