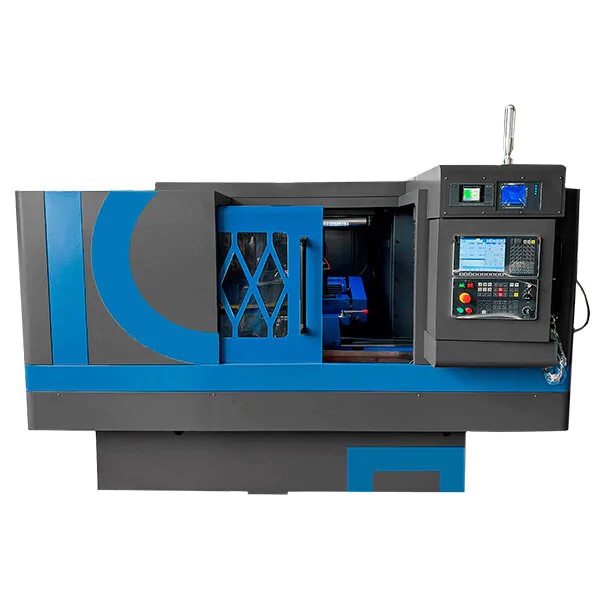

Круглошлифовальный станок с ЧПУ серии МК1320

Круглошлифовальный станок с ЧПУ серии МК1320

  • Максимальный диаметр шлифования, мм 200
  • Расстояние между 2 центрами, мм 750
  • Габариты станка (длина*ширина*высота), мм 3200×1900×2200
Заказать Категория:

Круглошлифовальный станок с ЧПУ серии МК1320 – это современный, универсальный производственный станок, соответствующий международным передовым технологиям, который обладает высоким уровнем точности и автоматизации.



ОПИСАНИЕ

Главным областями применения станка является обработка шестеренчатых валов коробок передач, трансмиссионных валов и полуосей автомобилей, а также деталей валов для других промышленных отраслей.


ПРЕИМУЩЕСТВА

Станок обеспечивает точность и равномерность шлифования деталей, позволяет автоматически переключаться на программу правки шлифовальных кругов. Шлифование может осуществляться как пошагово, так и в режиме автоматического цикла. Кроме того, скорость подачи в процессе шлифования регулируется путем изменения соответствующих параметров программы.


ХАРАКТЕРИСТИКИ

Основные параметры
Система ЧПУ Huazhong Numerical Control
Максимальный диаметр шлифования, мм 200
Минимальный диаметр шлифования, мм 5
Расстояние между 2 центрами, мм 750
Скорость шлифовального круга (Трехступенчатое регулирование скорости), м/сек 35
Параметры шлифовального круга（D×H×B, мм Φ400×(30～70)×φ203
Угол между осью шлифовального круга и осью передней и задней бабки, град — 0
Диапазон скорости шпинделя передней бабки (Бесступенчатое регулирование), об/мин 20～200
Тип шпинделя передней бабки Фиксированный
Тип шпинделя передней бабки Фиксированный
Конус шпинделя передней бабки Морзе 4
Ход пиноли задней бабки, мм 30
Конус пинали передней бабки Морзе 4
Максимальный регулируемый угол поворота стола, град, ±3
Максимальный ход оси X/Z, мм 160/850
Диапазон скорости подачи по осям X/Z (Программируемое управление), мм/мин 0～5000
Минимальное перемещение по осям X/Z, мм 0,001
Мощность двигателя шлифовального круга, кВт 4
Мощность двигателя шпинделя передней бабки, кВт 0,75
Мощность двигателя гидравлического насоса кВт 0,75
Мощность двигателя насоса СОЖ, кВт 0,55
Объем гидравлического бака, л 25
Объем бака СОЖ, л 110
Расход охлаждающей жидкости, л/мин 60
Напор охлаждающего насоса, м 15
Крутящий момент серводвигателя осей X/Z, Нм 11/11
Максимальный вес детали, кг 80
Вес нетто станка, кг ≈3500
Габариты станка (длина*ширина*высота), мм 3200×1900×2200
Шумовой фон станка, ДцБ ≤80
Напряжение, В AC 380
Диапазон колебаний ±10%
Частота, Гц 50±1
Общая мощность, кВт 18
Давление сжатого воздуха, МПа 0.5～0.6
Давление гидравлической станции, МПа 1.0～1.5
Относительная влажность ≤90%
Температура, ℃ 5～40


Базовая комплектация:

  • Корундовый ровный шлифовальный круг (Φ400×утверждается в зависимости от детали×φ203)
  • Фланец шлифовального круга
  • Оправка для балансировки шлифовального круга
  • Устройство для статической балансировки шлифовального круга
  • Приводной рычаг
  • Хомут
  • Центр твердосплавный
  • Алмазный карандаш
  • Инструмент снятия шлифовального круга
  • ПАК
  • Осевой измерительный прибор (торцевой датчик)
  • Защита от столкновений и блокировка холостого хода
  • Прибор динамичной балансировки шлифовального круга
  • Домкрат установочный
