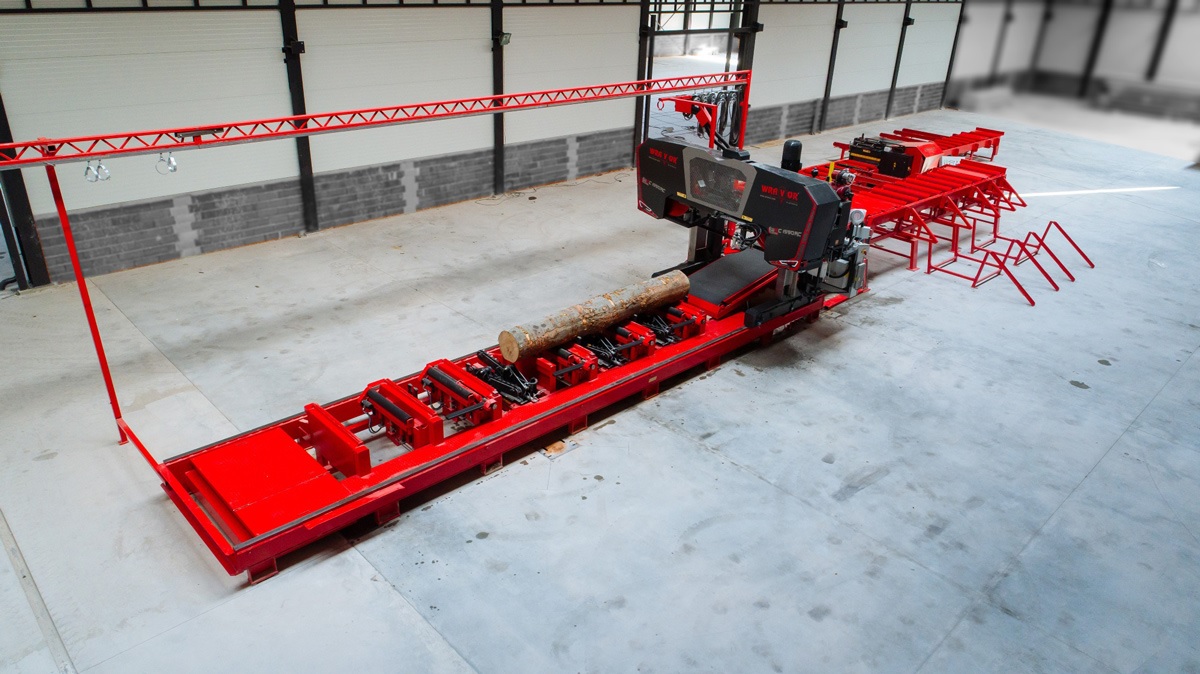

Линия лесопиления на базе Универсального ленточнопильного станка Wravor WRC 1050 АС (Словения)

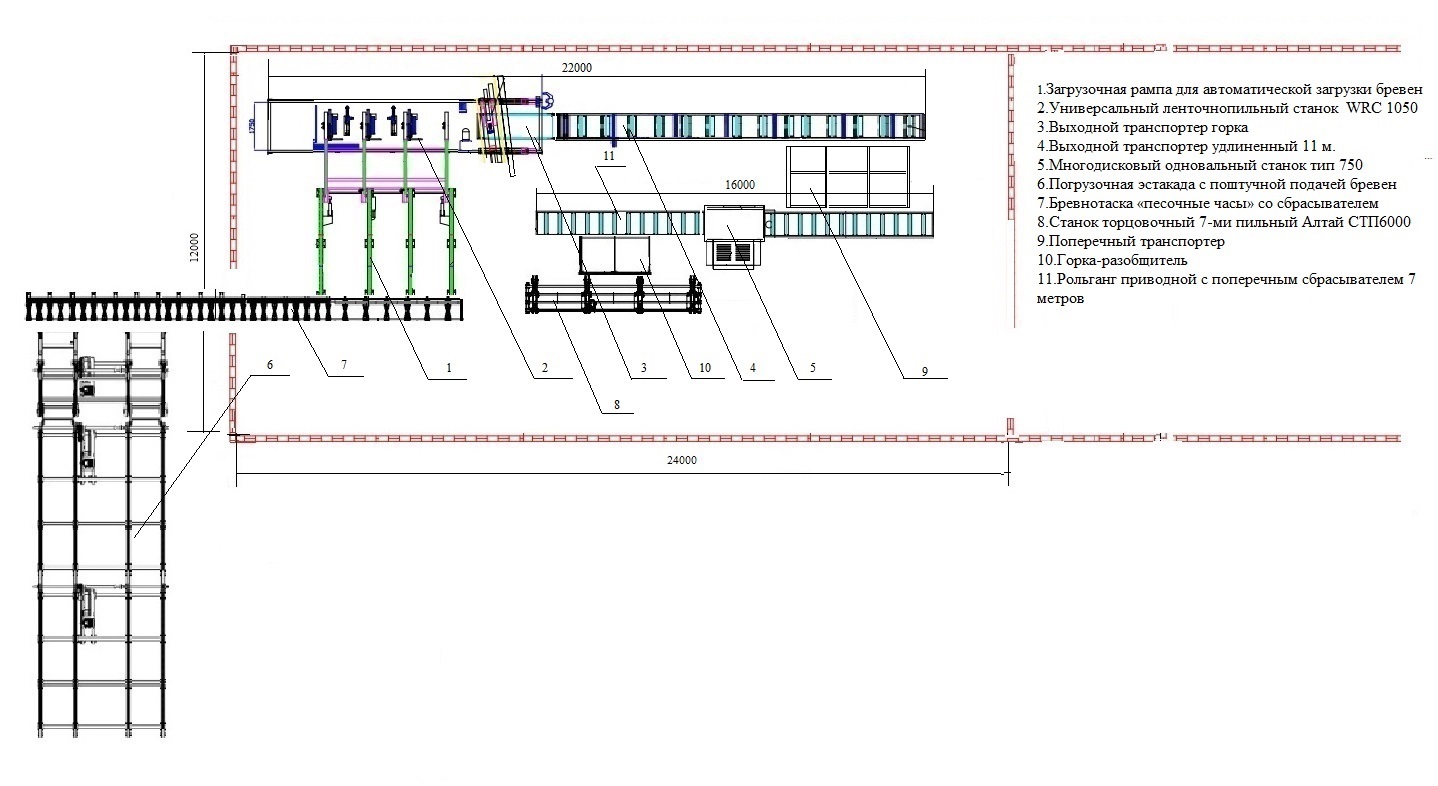

Описание:
Пачка бревен при помощи гидроманипулятора или челюстного погрузчика загружается на приемную эстакаду накопитель, разобщается и поштучно подается при помощи бревнотаски, а затем сбрасывателя на загрузочную рампу ленточнопильного станка.
На ленточнопильном станке бревно распиливается на двухкантный брус и два горбыля, либо производится раскрой всего бревна на обрезной материал. Распиловка бревен осуществляется ленточной пилой шириной 110 мм. Толщина пропила составляет 1,1 мм.
Выпиленный на ленточнопильном станке двухкантный брус поступает через позадистаночный транспортер горка на приемный транспортер, где происходит его сбрасывание на поперечный транспортер. Горбыли сбрасываются в противоположном направлении, либо в том же направлении с последующим удалением.
Двухкантный брус подается на распил в многопильный станок по неприводному рольгангу. Толщины выпиливаемых материалов определяются поставом пил. На выходе из многопильного станка пачка пиломатериалов попадает на приводной транспортер со сбрасывателем на горку-разобщитель.
Автоматическая горка-разобщитель подает поштучно пиломатериал на торцовочный станок проходного типа.
На выходе из торцовочного станка пиломатериалы укладываются работниками в пакеты.
| Описание станка Wravor 1050 AC | |
| Головная часть пилорамы | |
| Производительность готового материала куб.м /смену | дo 30 |
| Max. размер бревна (ш/в) – cм. | 105/94 |
| Max. длина бревна | 6 м |
| Электромотор – 30 kW | 30 кВт |
| Литые колеса | 2 |
| Главные колеса шириной | 100 мм |
| Диаметр колес | 1050 мм |
| Подъем пилы вверх / вниз –винты TR40 (7) | винты |
| Мощность электромотора для подъема/ спуска | 4 кВт |
| Режущая лента стеллит PV 45, длина 7470 мм. толщина 1,1 мм, ширина 110 мм | 1 |
| Электронное бесступенчатое перемещение пилы вперед-назад с
использованием электроники DANFOSS |
1 |
| Компьютерная программа установки толщины распила с программой Vision V130 | 1 |
| Гидравлический агрегат 40 л резервуар с двумя насосами 13+6 л и электромотором 3 кВт | 1 |
| Комплекс гидравлических связей (трубы, подключения, втулки соединений) от гидроагрегатов ко всем управляемым гидравлическим цилиндрам | 1 |
| Автоматическое — гидравлическое натяжение режущей ленты с использованием диафрагмных пружин, обеспечивающих стабильность натяжения | 1 |
| Новые линеарные направляющие Hiwin/SKF прижимные | 1 |
| Гидравлический дебаркер с автоматическим слежением контура бревна и возвратом в исходное положение | 1 |
| Гидравлическая рука для подачи продуктов разреза на выходной транспортер или выходное корыто | 1 |
| Дополнительная гидравлическая рука | 1 |
| Пульт управления на пиле или отдельно стоящий | 1 |
| Мультифункциональный джойстик 2 позиции | 1 |
| Лазер 15 мВт с системой установки на пиле | 1 |
| Ручно-сенсорная установка толщины реза с автоматическим отключением | 1 |
| Видеокамера с экраном | 1 |
| Водное охлаждение ленты — hidrofor | 1 |
| Подготовка для выходного транспортера и загр.рампы | 1 |
| Система самостоятельной очистки шкивов и направляющих ленты | 1 |
| Шасси | 11 м |
| Гидравлические захваты с двумя цилиндрами | 4 |
| Гидравлический подъем и спуск захватов | 4 |
| Опора | 2 |
| Гидравлический приводной валок с гидр.подъемом | 4 |
| Совместный подъем валиков | 1 |
| Оборачиватель бревна с гидромотором и гидравлическим подъемом и опусканием |
2 |
| Гидравлический угольник 90 °на захватах с вертикально- горизонтальным перемещением в зависимости от диаметра распиливаемого бревна | 4 |
| Перемещение оборачивателя влево-вправо | 3 |
| Гидравлический агрегат:120 л резервуар с насосом 40л 11 кВт электромотор с плоским кабелем к пульту управления пилой |
1 |
| Плоский кабель 5×16 мм² | 28 м |
| Каретка перемещения кабеля с захватами и для С-профиля | 5 |
| C-профиль | 13,5 м |
Загрузочная рампа для автоматической загрузки бревен
Технические параметры
| Параметр | |
| Количество загрузочных рычагов | 4 |
| Массивный держатель бревен мм. | 200 |
| Длина загрузочной рампы | 4 м. |
| Приводной редуктор с электромотором1 шт. | 4 кВт |
| Гидравлические автоматически перемещающиеся загрузочные рычаги | 4 шт. |
| Привод с гидромотором, гидравлически автоматически перемещающиеся загрузочные рычаги | 2 шт. |
| Устройство «полумесяц» разобщающее бревна при подаче с рампы на станок | 4 шт. |
| Гидроцилиндр подъема и опускания направляющих | 2 шт. |
| Передвижная цепь с наваренными зубьями опускающихся направляющих | 4 шт. |
| Цепь с наваренными зубьями для передачи бревен с рампы на захваты | 4 шт. |
| Емкость рампы при длине подаваемого бревна до 4 м | 12 м3 |
Выходной транспортер Силон 4 м с удлиннением 1 м, +электромотор 1,5 кВт — передняя часть транспортера поднимается и опускается.
ВЫХОДНОЙ ТРАНСПОРТЕР для подачи продуктов распила c устройством для скидывания влево – вправо и прямо для универсального горизонтального ленточнопильного станка типа WRC 1150 следующей комплектации:
Технические параметры
| Параметр | |
| Длина подачи с оборачиваемыми валками | 11 м. |
| Приводной редуктор с электромотором | 1,5 кВт |
| Приводные валки для привода транспортера | 1 комплект |
| Приводная цепь приводных валков | 1 комплект |
| Защита приводной цепи | 1 комплект |
| Цепная система для сортировки досок влево- вправо | 5 комплектов |
| Электромотор для цепного транспортера сортировки с редуктором | 1,1 кВт |
| Механический направляющие влево | 5 комплектов |
| Механический направляющие вправо | 5 комплектов |
| Стол для отходов или досок | 2 шт. |
Вспомогательное оборудование
СТАНОК ДЛЯ ЗАТОЧКИ РЕЖУЩИХ ЛЕНТ тип 200 PROFI.
Характеристики:
- мощность главного мотора: 0,55 кВт, 2800 об/мин
- мощность мотора подачи: 0,3 кВт, 1400 об/мин
- рабочее напряжение: 380 В
- диаметр заточного диска: Ø 200х10 мм
- ширина затачиваемой ленты: 50 – 250 мм
- угол заточки: от 15 до 30 градусов
- шаг заточки зуба: от 25 до 60 мм
- скорость заточки: до 30 зубьев/мин
- затачивает четыре формы зуба
- охлаждение водой ленты в процессе заточки
СТАНОК ДЛЯ ВАЛЬЦОВКИ ПОЛОТЕН РЕЖУЩИХ ЛЕНТ тип WR со столом для выравнивания полотна ленты, следующей комплектации
- мощность главного мотора: 1,1 кВт, 1400 об/мин
- рабочее напряжение: 380 В
- ширина вальцуемой ленты: от 70 до 250 мм
- скорость вальцовки:10 м/мин
- манометр
Поперечный транспортер
- Ширина транспортера 4.800 мм
- Длина 3.000 мм
- Редуктор с электромотором 2,2 кВт
Mногодисковый одновальный станок тип 750 (американер), одна перемещающаяся пила 20/160
Технические характеристики
| Параметр | Значение |
| Мощность мотора | 37 кВт |
| Мин./Макс. толщина распила | 20 мм / 160 мм |
| Макс. ширина распила | 600 мм |
| Макс. диаметр пил | ø 500 мм |
| Макс. количество дисковых пил | 8 шт (или больше ) |
| Макс. ширина доски ,идущей на распил | 1000 мм |
| Макс.параллельный разрез | 600 мм |
| Мин.параллельный распил | 75 мм |
| Приводных валиков (4 снизу, 2 сверху) | |
| Гидроподъем и спуск 2 верхних приводных валиков | |
| Автоматическое перемещение с частотным преобразователем | 5,5 кВт |
| Скорость перемещения бруса | 0 – 25 м/мин (0-40 м/мин) |
| Отверстие для аспирации | Ø 250 мм |
| Автоматический транспортер для переноса отходов из станка | 1,6 м |
| Минигидроагрегат 6,3 л. 2 клапана + 1,1 кВт электромотор | |
| Лазер 15 мВт | 2 шт. |
| Компьютерная установка ширины распила с программой V130 | |
| Вес | 3 200 кг |
| В комплекте станка 1 шт. перемещающаяся голова + фиксированная голова l= 200 мм с ограничителями |
