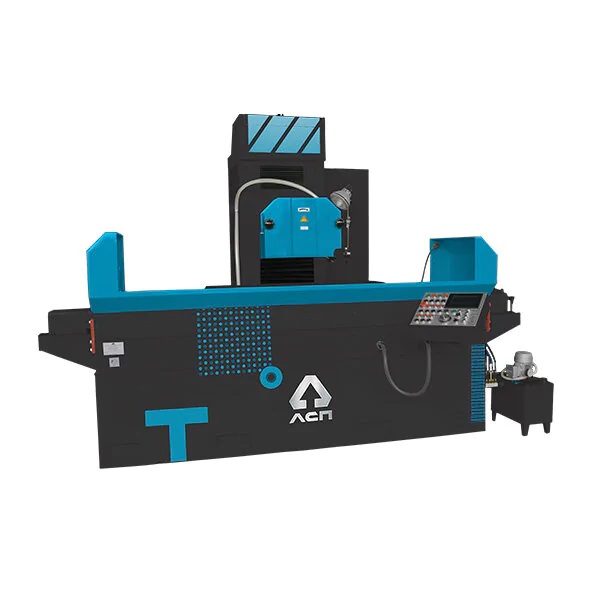

Плоскошлифовальный станок по металлу модели 3Л722В(А)Ф2

Плоскошлифовальный станок по металлу модели 3Л722В(А)Ф2

  • Наибольшие размеры заготовки, устанавливаемой на столе (ДхШхВ), мм 1250х320х200
  • Масса заготовки, устанавливаемой на столе (с учетом веса электромагнитной плиты), кг 600
  • Габаритные размеры станка (ДxШхВ), мм 4810х2630х2665
Заказать Категория:

Станок модели 3Л722В(А)Ф2, 3Л722В(А)Ф2-70, 3Л722В(А)Ф2-80 предназначен для шлифования торцом и периферией круга плоских и фасонных поверхностей заготовок из магнитных и немагнитных материалов.



ОПИСАНИЕ

Плоскошлифовальный станок с прямоугольным столом 3Л722В(А)Ф2, 3Л722В(А)Ф2-70, 3Л722В(А)Ф2-80 используется для шлифования фасонных и плоских поверхностей тех заготовок, что выполнены из магнитного и немагнитного сырья, посредством торца либо периферии круга.

Крепление обрабатываемых деталей (в соответствии с их габаритами, формой и материалом) может осуществляться как в специальном приспособлении, так и на электромагнитной плите.

  • станок особо высокой (высокой) точности;
  • программируемый контроллер с набором программ;
  • возможность работы в режиме полуавтомата и многостаночного обслуживания;


Станок плоскошлифовальный с прямоугольным столом, горизонтальным шпинделем и позиционной системой программного управления (3Л722В(А)Ф2, 3Л722В(А)Ф2-70, 3Л722В(А)Ф2-80) ориентирован на обработку поверхностей с плоской конфигурацией.



Современное оборудование позволяет:

  • устранить дефекты;
  • обеспечить обработку с максимальной точностью;
  •  добиться нужной степени чистоты.

Для большей части производств особенно актуален именно плоскошлифовальный станок, поэтому он пользуется особым спросом. Сегодня же купить плоскошлифовальный станок по металлу рекомендуется для изготовителей продукции, если запросы к результату повышенные.



Основные принципы работы оборудования

Воздействие выполняется за счет абразивного круга. Чтобы исключить смещение, детали или материалы располагаются на специальном рабочем столе. Круг убирает лишнее, а за смещение отвечает рабочий стол. Купить плоскошлифовальный станок по металлу предпочитают для удаления заусенцев, окалин, прочих недочетов, обеспечения точности по габаритам. Применяется периферия и торец круга, что дает возможность работать с фасонными и плоскими составляющими. В том числе модель актуальна для немагнитных и магнитных материалов.



ПРЕИМУЩЕСТВА

  • работа с разными материалами, размерами и формами; крепление за счет электромагнитной плиты или приспособления;
  • высокая точность;
  • наличие программ для контроллера;
  • возможно многостаночное обслуживание или запуск в формате полуавтомата;
  • привод продольного перемещения стола от линейного электродвигателя;
  • линейные направляющие по трем осям;
  • модульная конструкция.


ХАРАКТЕРИСТИКИ

Основные параметры
Наибольшие размеры заготовки, устанавливаемой на столе (ДхШхВ), мм 1250х320х200
Наибольшие размеры заготовки, устанавливаемой на электромагнитной плите (ДхШхВ), мм 1250х320х280
Наибольшая масса заготовки, устанавливаемой на столе (ДхШхВ), мм 600
Наибольшая масса заготовки, устанавливаемой на электромагнитной плите (ДхШхВ), мм 400
Частота вращения шпинделя шлифовальной бабки, об/мин 1460
Поперечное перемещение стойки, мм 430
Вертикальное перемещение шлифовальной бабки, об/мин 415
Ручная вертикальная подача шлифовальной бабки на одно деление лимба, мм 0,002
Ручная вертикальная подача шлифовальной бабки на один оборот лимба, мм 0,2
Пределы скоростей перемещения стола, м/мин 2-25
Продольное перемещение стола, мм 1470
Мощность привода главного движения шлифовальной бабки, кВт 11 (7,5)
Шлифовальный круг по ГОСТ Р 52781-2007 (тип DхTхH), мм 450х80х203
Габаритные размеры станка с приставным оборудованием (ДхШхВ), мм 4810х2630х2665
Масса станка с приставным оборудованием, кг 7000
Точность обработки образца изделия (по ГОСТ 13135-90) плоскостность, мкм 4 (6)
Точность обработки образца изделия (по ГОСТ 13135-90) параллельность, мкм 5 (8)
Точность обработки образца изделия (по ГОСТ 13135-90) шероховатость поверхности, обработанной периферией круга Ra, мкм 0,16 (0,32)
