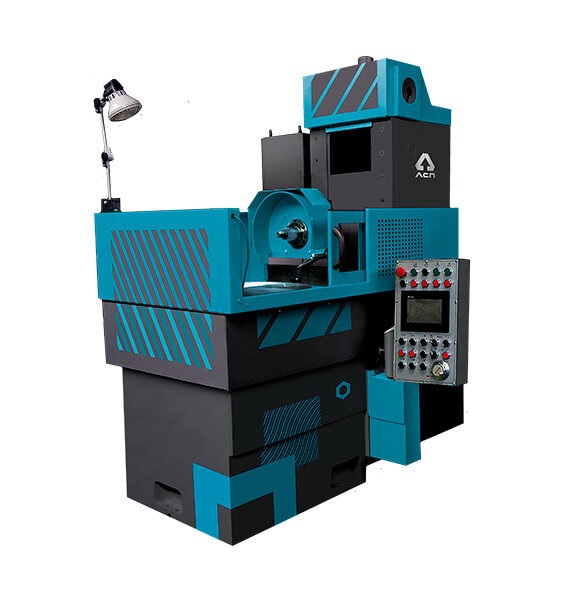

Плоскошлифовальный станок по металлу модели 3Л741ВФ2-800

Плоскошлифовальный станок по металлу модели 3Л741ВФ2-800

  • Предельные размеры заготовки, устанавливаемой на столе диаметр, мм 50-800
  • Масса заготовки, устанавливаемой на столе, кг не более 300
  • Габаритные размеры станка (ДxШхВ), мм 2860х2730х2660
Заказать Категория:

Станки плоскошлифовальные с круглым магнитным столом и горизонтальным шпинделем моделей 3Л741В(А)Ф2, 3Л741ВФ2-800 предназначены для шлифования периферией круга плоских и конусных (выпуклых и вогнутых) поверхностей заготовок из ферромагнитных материалов



ОПИСАНИЕ

Станок оснащен системой программного управления, построенной на базе программируемого логического контроллера фирмы «Delta Electronics», сенсорной панели оператора с функцией УЦИ, двух сервоприводов (поперечной и вертикальной подач).

Посредством ряда кинематических цепей в станке осуществляются следующие движения:

  • вращение шпинделя шлифовальной бабки
  • вертикальное перемещение шлифовальной бабки
  • горизонтальное перемещение стойки
  • вращение стола

Класс точности — В; А по ГОСТ 8-82.



Современное оборудование позволяет:

  • устранить дефекты;
  • обеспечить обработку с максимальной точностью;
  • добиться нужной степени чистоты.

Для большей части производств особенно актуален именно плоскошлифовальный станок, поэтому он пользуется особым спросом. Сегодня же купить плоскошлифовальный станок по металлу рекомендуется для изготовителей продукции, если запросы к результату повышенные.



ХАРАКТЕРИСТИКИ

Основные параметры
Предельные размеры заготовки, устанавливаемой на столе высота, мм 350
Предельные размеры заготовки, устанавливаемой на столе диаметр, мм 50-800
Масса заготовки, устанавливаемой на столе, кг не более 300
Частота вращения шпинделя шлифовальной бабки, об/мин 1460
Пределы частот вращения стола, об/мин 6-24 (на Ø700 мм)
Поперечное перемещение стойки, мм 430
Вертикальное перемещение шлифовальной бабки, мм 415
Величины автоматической вертикальной подачи шлифовальной бабки, мкм 1;2;4;8;12;16;24;48
Мощность электродвигателя привода вращения стола, кВт 1,5
Мощность электродвигателя привода шлифовальной бабки, кВт 11
Шлифовальный круг по ГОСТ Р 52781-2007 (тип DхTхH), мм 1450х80х203
Габаритные размеры станка с приставным оборудованием (ДхШхВ), мм 2860х2730х2660
Масса станка с приставным оборудованием, кг 5760
Точность обработки образца изделия (по ГОСТ 13135-90) плоскостность, мкм 6
Точность обработки образца изделия (по ГОСТ 13135-90) параллельность, мкм 6
Точность обработки образца изделия (по ГОСТ 13135-90) шероховатость поверхности, обработанной периферией круга Ra, мкм 0,32 (0,16)
Наибольший угол поворота стола в вертикальной плоскости для шлифования поверхностей (выпуклые), град. 3
Наибольший угол поворота стола в вертикальной плоскости для шлифования поверхностей (вогнутые), град. 3
