Категория: Шипорезные

Станок предназначается для фрезерования шипа, на торцах бруса и нанесения клея для последующего торцевого сращивания. Станок может входить в состав автоматической линии сращивания ЛБСА 001 или ЛСБ 005 или поставляться отдельно.

Основные достоинства и отличия:

• Оригинальные конструкторские решения;
• Эргономичный дизайн;
• Подрезная пила в комплекте;
• Скорость подачи каретки регулируется;
• Автоматическое смещение шпинделя на половину шага шипа, легкость переналадки на другой тип шага;
• Контрпрофиль предотвращает сколы крайней заготовки;
• Надёжные комплектующие, пневматика «Camozzi» Италия;
• Высокое качество изготовления и обработки деталей и узлов;
• Высокое качество изготовления шпинделя, направляющих;
• Соответствие всем требованиям ГОСТ   и охраны труда;
• Минимальная энергоёмкость;
• Малые габариты, благодаря оригинальному приводу подрезной пилы (выход снизу).

К месту установки станка подвести:

• Электропитание от трехфазной сети переменного тока напряжением 380±38 В частоты 50±1 Гц;
• Сжатый воздух кл.8 по ГОСТ 17433-80 с давлением 0,6 МПа (6 кгс/см2);
• Вытяжную вентиляцию с объемом отсасываемого воздуха 1200 м3/ч и диаметром аспирации 100 мм.

Работа на СФШ 005:

При нажатии кнопки «ПУСК» включается привод фрезы, а верхний и боковой прижимы переходят в состояние разжима. Заготовки обрабатываются «пакетом». Разброс размеров заготовок по высоте не должен превышать 1 мм. Оператор вручную укладывает пакет заготовок на шипорезную каретку, доталкивая их до ограничителя, и после этого нажимает кнопку «цикл» на пульте управления. Цикл обработки заготовок состоит из двух фаз. В первой фазе каретка с заготовками перемещается, осуществляя рабочий ход, и «пакет» фрезеруется с одной торцевой стороны. Затем каретка возвращается в исходное положение и по сигналу датчика шпиндель с фрезой перемещается вверх на величину половины шага нарезаемого шипа. Во второй фазе цикла оператор переворачивает «пакет» в горизонтальной плоскости на 180° и фрезеруется другая сторона. Таким образом, достигается сдвиг на половину шага шипа между стыкуемыми торцами заготовок.

Необходимую скорость подачи и возврата каретки можно отрегулировать дросселями, находящимися на пневмоцилиндре. Система снабжена реле давления. Это сделано для того, чтобы в процессе фрезерования при недостаточном давлении исключить опасность травмирования обслуживающего персонала.

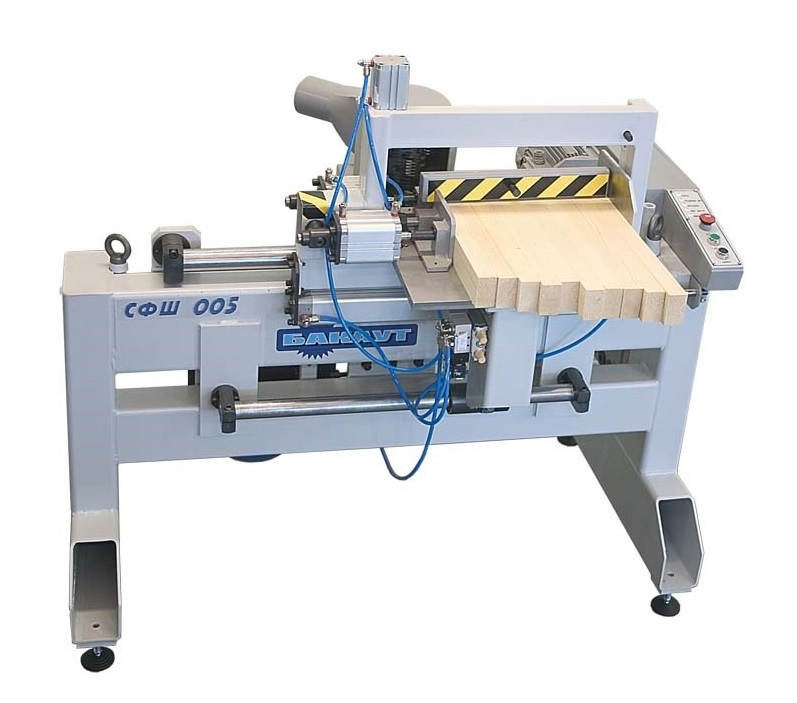

Описание устройства станка СФШ 005:

Каркас станка представляет собой жесткую сварную конструкцию из стальной профильной трубы. Снизу в стойки каркаса ввинчены опоры с резиновыми вставками, которые служат для гашения вибраций. На каркас установлены направляющие и круглого сечения. По направляющим с помощью пневмоцилиндра перемещается каретка. Каретка имеет основной стол и дополнительный стол, который может сниматься при транспортировке. Фреза, защищенная кожухом, закрепляется на валу шпинделя гайкой. Шпиндель имеет возможность вертикального перемещения на половину шага нарезаемого шипа пневмоцилиндром. Вращение от электродвигателя на шпиндель передается через плоскоременную передачу. В правой части станка установлен узел пилы. Вращение на пилу передается от электродвигателя. Во время цикла обработки пила поднимается под действием пневмоцилиндра, подрезая часть «пакета» заготовок, а оставшаяся часть подрезается за счет перемещения каретки. Над пильным узлом установлен упор, служащий для базирования заготовок при их укладке. Упор поднимается вместе с пилой. На правой стенке каретки установлен контрпрофиль, имеющий возможность вертикального перемещения (синхронно со шпинделем) на половину шага нарезаемого шипа под действием пневмоцилиндра. Он служит для предотвращения сколов при фрезеровании крайней заготовки.

Технические характеристики
