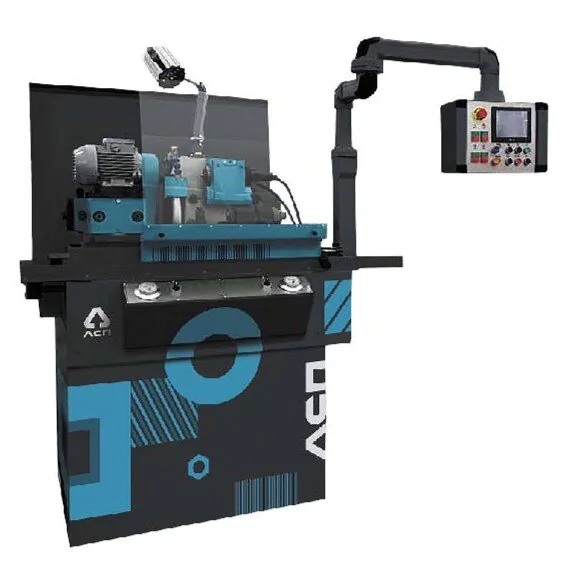

Станок круглошлифовальный модели 3Л10(А,С)Ф2

Станок круглошлифовальный модели 3Л10(А,С)Ф2

  • Наибольший диаметр шлифуемого отверстия, мм 40
  • Наибольшая длина, устанавливаемого изделия не менее, мм 250
  • Размеры шлифовального круга, мм 250х25х76
Заказать Категория:

Станок круглошлифовальный модели 3Л10(А,С)Ф2, 3Л10В(А,С)МФ2-350 предназначен для наружного и внутреннего шлифования (при исполнении станка с приспособлением для внутреннего шлифования) цилиндрических, конических и торцевых поверхностей деталей, установленных в неподвижных центрах, трехкулачковом патроне (дополнительная комплектация)  или цанговом зажиме (дополнительная комплектация), а также с помощью дополнительных приспособлений Класс точности – В по ГОСТ 8-82 (3Л10ВМФ2).  Класс точности – С по ГОСТ 8-82 (3Л10СМФ2-350).



ОПИСАНИЕ

Станок может быть применен в условиях единичного и мелкосерийного производства.
Станок  имеет следующие конструктивные исполнения:
 — электрооборудование имеет в своем составе:
— ПЛК «DELTA ELEСTRONICS»;
— серводвигатели продольной и поперечной подач;
— электронный маховик перемещения стола и шлифовальной бабки;
— HMI «Человеко-машинный интерфейс», что позволяет непосредственно с терминала HMI производить конфигурирование, отладку, управление и обслуживание станка в целом.

Доступные опции:

  • Комплект опор регулируемых
  • Круг шлифовальный
  • Устройство для статической балансировки шлифовального круга
  • Цанговый патрон с наладкой
  • Приспособление для внутреннего шлифования с электрошпинделем


ХАРАКТЕРИСТИКИ

Основные параметры
Наибольший диаметр устанавливаемого изделия, мм 100
Наибольший диаметр шлифуемой наружней поверхности, мм 100
Наибольший диаметр шлифуемого отверстия, мм 40
Наибольшая длина, устанавливаемого изделия не менее, мм 250
Наибольшая длина шлифования наружных поверхностей, мм 225
Наибольшая длина шлифуемого отверстия, мм 50
Наибольшая масса, устанавливаемого изделия, кг 6
Высота центров над столом, мм 80
Наибольшее перемещение стола, мм 230
Наибольший угол поворота верхнего стола по часовой стрелке, град: 6
Наибольший угол поворота верхнего стола против часовой стрелки, град: 7
Наибольший угол поворота салазок шлифовальной бабки по часовой стрелке, град: 30
Наибольший угол поворота салазок шлифовальной бабки против часовой стрелки, град: 30
Перемещение шлифовальной бабки на один оборот маховика (электронный маховик), мм/Ø — 0,1;1,0
Перемещение шлифовальной бабки на на одно деление маховика (электронный маховик), мм/Ø — 0,001;0,01
Частота вращения изделия, об/мин 100-1000
Частота вращения шпинделя, об/мин 2690
Частота вращения шпинделя (внутреннего шлифования), об/мин 40000-96000
Шлифовальный круг по ГОСТ Р 52781-2007(тип DхТхН), мм 1250х20х76
Габаритные размеры станка с приставным оборудованием (ДхШхВ), мм 1470х1900х1800
Масса станка с приставным оборудованием, кг 1850
Точность обработки образца изделия круглость при обработки в центрах, мкм: 1,0 (0,6; 0,4)
Точность обработки образца изделия постоянство диаметров в продольном сечении (при обработке в центрах), мкм: 3 (2;1)
Точность обработки образца изделия шероховатость Rа обработанных цилиндрических поверхностей, мкм: 0,16 (0,08; 0,04)
Размеры шлифовального круга, мм 250х25х76
