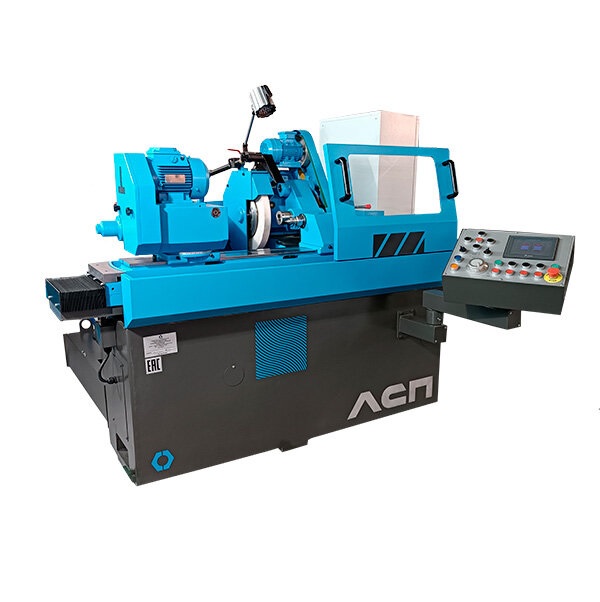

Станок круглошлифовальный универсальный с позиционной системой ПУ модели 3Л120ВФ2

Станки предназначены для наружного и внутреннего шлифования цилиндрических, конических и торцовых поверхностей деталей, установленных в неподвижных центрах, кулачковых патронах, а также с помощью дополнительных приспособлений – далее по тексту станок.

Станок предназначен для единичного и мелкосерийного производства. Степень автоматизации станка-программное управление (позиционная и прямоугольная системы).

Категория размещения станка – 4.1 по ГОСТ 15150.

Посредством ряда кинематических цепей в станке осуществляются следующие движения:

• вращение шлифовального круга (главное движение);
• вращение изделия;
• продольное перемещение стола(ось Z, сервопривод)
• поперечное перемещение салазок со шлифовальной бабкой (ось X сервопривод);
• установочные ручные перемещения бабки шлифовальной, бабки передней, бабки задней.
• поворот верхнего стола для обработки конических поверхностей с небольшой конусностью (наладочное);
• наладочный поворот шлифовальной и передней бабок;
