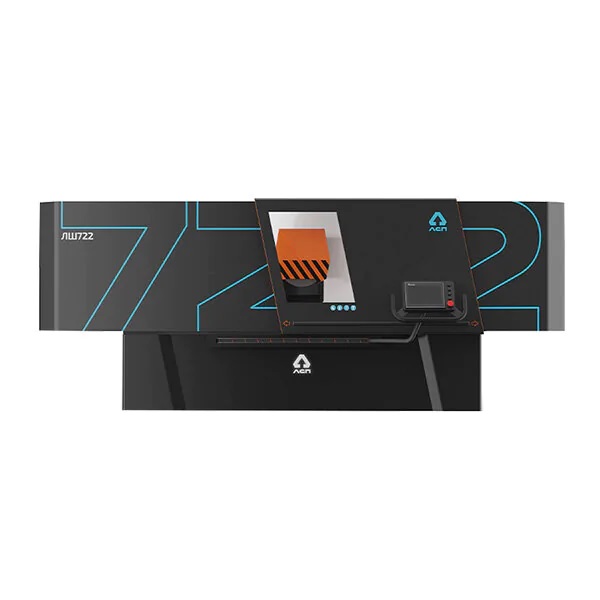

Универсальный плоскошлифовальный станок с ЧПУ ЛШ722

Универсальный плоскошлифовальный станок с ЧПУ ЛШ722

  • Наибольшие размеры заготовки на столе (LxBxH), мм 1250х320х400
  • Наибольшие размеры заготовки на электромагнитной плите (LxBxH), мм 1250х320х280
  • Габаритные размеры с приставным оборудованием (ДхШХВ), мм 5940х2630х2665
Заказать Категория:

Станок предназначен для шлифования периферией и торцом круга плоских и фасонных поверхностей заготовок из магнитных и немагнитных материалов с высокими требованиями к шероховатости и геометрии в условиях единичного, серийного и массового производства. • система ЧПУ «DELTA ELEСTRONICS» с устройством для правки фасонных поверхностей, а также возможности правки круга под углом без применения синусного правящего устройства; • серводвигатели поперечной и вертикальной подач; • электронный маховик вертикального перемещения шлифовальной бабки и поперечного перемещения стойки; • человеко-машинный интерфейс, который позволяет непосредственно с терминала производить конфигурирование, набор программ, отладку и управление станком в целом; • направляющие линейного перемещения повышенной точности.



ОПИСАНИЕ

Универсальный плоскошлифовальный станок с ЧПУ ЛШ722 представляет собой высокотехнологичное оборудование, разработанное для обработки разнообразных деталей из магнитных и немагнитных материалов с выдающимися требованиями к их геометрии и шероховатости.

Технические характеристики:
• Серводвигатели поперечной и вертикальной подач обеспечивают высокую эффективность и точность работы станка.
• Электронный маховик вертикального перемещения шлифовальной бабки и поперечного перемещения стойки обеспечивает плавное и стабильное движение при обработке деталей.
• Человеко-машинный интерфейс позволяет операторам конфигурировать, программировать, отлаживать и управлять станком непосредственно с терминала, что значительно упрощает процесс обработки.
• Направляющие линейного перемещения обеспечивают высокую точность и надежность в работе станка.

Разнообразие режимов работы:
• Станок ЛШ722 обладает уникальной особенностью — модульностью. Его станина позволяет присоединить два модуля любой длины, а ход колонны составляет 500 мм.
• Это делает станок по металлу ЛШ722 универсальным, подходящим как для шлифовки тяжелообрабатываемых композитных материалов, так и для врезного глубинного шлифования.
• Такое разнообразие режимов работы позволяет справляться с любыми производственными задачами.

Станок ЛШ722 работает как в ручном режиме (с выносного пульта), так и режиме полуавтомата, автоматическом режиме.



ПРЕИМУЩЕСТВА

Отличительная особенность станка ЛШ722 – это его модульность. Станина с возможностью присоединения двух модулей любой длины; ход колонны 500 мм; единая колонна, как для шлифовки тяжело обрабатываемых композитных материалов, так и для врезного глубинного шлифования, всё это делает плоскошлифовальный станок ЛШ722 универсальным, уникальным и подходящим под любые производственные задачи.


ХАРАКТЕРИСТИКИ

Основные параметры
Наибольшие размеры заготовки на столе (LxBxH), мм 1250х320х400
Наибольшие размеры заготовки на электромагнитной плите (LxBxH), мм 1250х320х280
Размеры рабочей поверхности (BxL), мм 320х1250
Продольное перемещение стола, мм 1470
Пределы скоростей перемещения стола, м/мин 2-35
Ускоренное вертикальное перемещение шлифовальной бабки, мм/мин 200
Точность обработки плоскостность, мкм 4(3)
Точность обработки параллельность, мкм 5(4)
Точность обработки шероховатость поверхности, обработанной периферией круга, мкм 0,32(0,16)
Габаритные размеры с приставным оборудованием (ДхШХВ), мм 5940х2630х2665
Масса станка, кг 8500
Прямолинейность поверхности 1 (обработанной) в продольных, поперечных и диагональных сечениях (плоскостность), мкм (выпуклость не допускается) — 4
Прямолинейность поверхности 1 (обработанной) относительно поверхности 2 (основанию) в продольном и поперечном сечениях, мкм (выпуклость не допускается) — 6
