Вайма с пневмоприжимом ВП-15/2400

Цена: 4.600,00 Br

Назначение: Склеивание мебельного щита, рамных конструкций (дверных полотен, коробок, мебельных фасадов). Станок представляет собой сварную конструкцию рамного типа, на которую устанавливаются вертикальные навески, фронтальные прижимы и боковой упор.
Заказать Категория:

Рабочая зона ваймы оперативно настраивается за счет перемещения вертикальных стоек, бокового упора и переставляемых фрезерованных прессовых площадок.

Раздельное управление вертикальными и горизонтальными прижимами осуществляется шаровыми кранами.

Станок оснащен манометром входного давления в магистрали.

Конструкция направляющих фронтальных прижимов позволяет перемещать все фронтальные прижимы по всей рабочей длине пресс-ваймы.

Особенности конструкции ваймы производства Тигруп

Только пресс-ваймы серии ВП-15 и ВП-20 с аббревиатурой (Т) обладают такими отличительными особенностями:

  • Усилие пневмокамеры до 1400 кг,
  • суммарное усилие ваймы в вертикальной оси до 14000 кг.
  • Удельное усилие до 5,8 кг/кв. см при толщине пакета 100 мм и длине 2400 мм, до 11,6 кг/кв. см при толщине пакета 50 мм и длине 2400 мм.
  • Ход штока пневмокамеры – 75 мм

Оригинальная конструкция ваймы и отличительные особенности

Никогда не комплектуется «Китайскими пневмокамерами».

Диаметр мембраны 24 кв. дюйма позволяет развивать усилие до 1400 кг. (5,8 кг/кв. см при толщине пакета 100 мм и длине 2400 мм)

Цельносварная геометрия рамы, с возможностью установить дополнительные вертикальные стойки прижимы.

Усиленная балка с двумя перемещающимися горизонтальными прижимами.

Шаг перестановки 50 мм

Мощная  перемещаемая горизонтальная балка-упор из трубы 100х100 мм и стенкой 5 мм.

Шаг перестановки 50 мм

Всегда комплектуется манометром

Пневматические шланги, шаровые краны, металлические фитинги и манометр — производства Италия

Пневматические шланги производства Италия выдерживают давление до 14 атмосфер

Фрезерованные перемещаемые прессовые площадки, надежно крепятся к вертикальной стойке-прижиму

Фронтальные прижимы перемещаются на стальных подшипниках

Мощный шток пневматического прижима

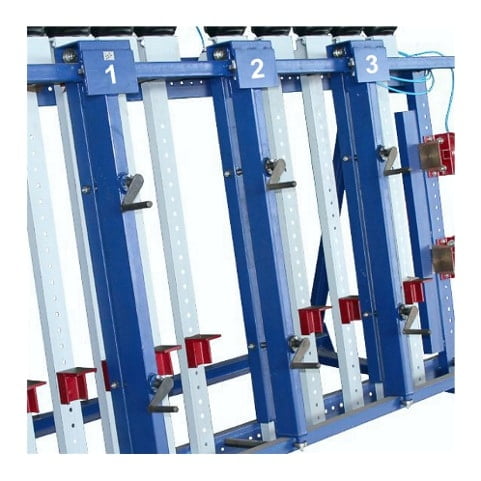

Всегда комплектуется 3-мя фронтальными прижимами, перекатывающимися вдоль всей рабочей зоны

Надежный металлоемкий станок!

Масса станка ВП-20/2400 (Т)

450 кг



Технические характеристики:

Наименование модели

ВП-20-2400 / 3000

ВП-20-2/2400 / 3000

Максимальная длина заготовки, мм.

2400 / 3000

2400 / 3000

Максимальная высота заготовки, мм.

1200

1200

Максимальная толщина заготовки, мм.

100

100

Ход штока прессовых цилиндров, мм.

75

75

Шаг перестановки прижимных башмаков, мм.

50

50

Кол-во вертикальных стоек-упоров, шт.

10

20

Кол-во горизонтальных стоек-упоров, шт.

1

2

Кол-во горизонтальных прижимов на горизонтальной стойке (стойках), шт.

2

4

Питающее давление в пневмосистеме, атм.

6-10

6-10

Габаритные размеры станка, ДхШхВ, мм

(2930 / 3530) х 1140 х 1690

Масса, кг.

450 / 500

750 / 800

Кол-во фронтальных прижимов, шт

3

6

Отличия ваймы ВП-15 (Т) и ВП-20 (Т)

Вайма ВП-15



2 фронтальных прижима, перекатывающиеся вдоль всей рабочей зоны



Фронтальные прижимы пантографного типа с одним винтом





Вайма ВП-20



3 фронтальных прижима, перекатывающиеся вдоль всей рабочей зоны



Фронтальные прижимы с двумя зажимными винтами







Вайма в двухстороннем исполнении
