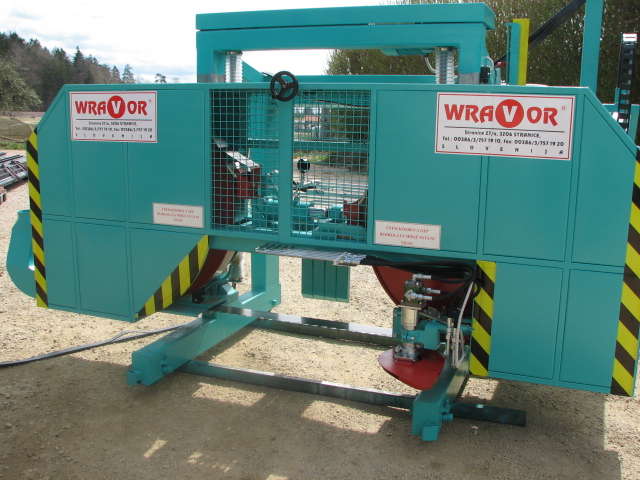

Ленточная пилорама WRAVOR 1050

Цена: 0,00 Br

производительность до 25 м3 и выше за 8 часов работы, вес 4.300кг
Заказать Категория:

Технические данные:

  • вес пилы с шасси: прибл. 4.300кг
  • высота: 1870мм
  • ширина: 3080мм
  • диаметр литых массивных главных колес: 1000мм
  • электромотор для привода главных колес мощностью: 15кВт, 18,5кВт или 22кВт
  • максимальный возможный диаметр разреза бревна по ширине: 950мм
  • производительность до 25м3 и выше за 8 часов работы
    (в зависимости от длины, диаметра, карты раскроя и породы разрезаемого дерева)
  • длина полотна режущей ленты PV45: 6390мм
  • ширина полотна режущей ленты: 110-120мм
  • толщина полотна режущей ленты: 1,1-1,2мм

Комплектация:

  • механические или гидравлические захваты с одним или двумя цилиндрами
  • гидравлический подъем бревна на захватах пилы
  • гидравлический угольник 90°
  • оборачиватель ствола с гидроприводом и гидравлическим подъемом и опусканием
  • автоматически-гидравлическое
  • или гидравлическое натяжение полотна режущей ленты
  • механически или гидравлически перемещаемый вилочный успокоитель режущей ленты левый и правый
  • рука с гидравлическим подъемом и опусканием для подачи досок на транспортер или на выходное место, толщиной до 50 мм
  • гидравлическая фреза с автоматическим слежением контуру бревна и возвратом в исходное положение
  • пульт управления пилой с сидением для оператора – на пиле
  • устройство подключения аспирации для выброса опилок из пилы
  • шасси — U профиль, плоский кабель, каретка перемещения кабеля с захватами, стальной тросс, комплекс гидравлических связей (трубы, подключения, втулки соединений)
  • гидравлический агрегат с насосом
  • ручно-сензорная установка толщины реза с автоматическим отключением
  • безступеньчатое перемещение пилы вперед – назад (электроника «ХИТАЧИ»)

Опции:

  • специальное шасси — сварная станина
  • электрическая фреза
  • механический или автоматический исходный транспортер для досок
  • выносной пульт управления
  • джойстик безступеньчатого управления движением пилы вперед — назад
  • лазер
  • приводные валки с гидромотором для продольной подачи бревна
  • компьютерное программирование установки толщины разреза
Конструктивные особенности
Ленточная пилорама WRAVOR 1050

ГИДРАВЛИЧЕСКИЙ ЗАЖИМ

Гидравлический зажим полотна ленточной пилы обеспечивает высокую устойчивость ее при пилении с высокой скоростью резания. При выполнении обратного хода пильного узла зажим поддерживается автоматически. Позволяет получать высокое качество пропила.

 Ленточная пилорама WRAVOR 1050

ПЕРЕМЕЩЕНИЕ НАПРАВЛЯЮЩИХ

Осуществляется с помощью гидроцилиндров (направляющие сходятся и расходятся по центру бревна). Обеспечивается быстрая перенастройка узла и повышение производительности работы.

 Ленточная пилорама WRAVOR 1050

ЛИТЫЕ ЦЕЛЬНЫЕ ШКИВЫ

Литые шкивы пильного узла большого диаметра от 1000 мм до 1200 мм, прошедшие специальную динамическую балансировку, осуществляют надежное вращение ленточной пилы и создают благоприятные условия ее работы за счет снижения напряжений в пиле. Позволяют обеспечить высокое качество и точность распиливания бревен при высоких скоростях резания и больших диаметрах.

 Ленточная пилорама WRAVOR 1050

ДЕБАРКЕР

Подрезной узел автоматически очищает кору от загрязнения с торца бревна, от которого начинается распил, тем самым обеспечивая повышенный ресурс инструмента. Простая наладка — узел сам огибает неровности бревна. Дебаркер имеет гидравлический привод и гидравлический прижим к бревну, позволяющие плавно, надёжно и уверенно окаривать, и очищать зону пиления.

 Ленточная пилорама WRAVOR 1050

ПОВОРОТНОЕ УСТРОЙСТВО (КАНТОВАТЕЛЬ)

Цепные кантователи с гидроприводом для быстрого ориентирования и позиционирования бревна / бруса в оптимальное для пиления положение, угловые рычаги обеспечивают надёжную опору бревнам при кантовании.

 Ленточная пилорама WRAVOR 1050

СИСТЕМА АВТОМАТИЧЕСКОГО НАТЯЖЕНИЯ ПИЛЫ

Автоматическое натяжение полотна пилы осуществляется с помощью гидроцилиндра.

 Ленточная пилорама WRAVOR 1050 Ленточная пилорама WRAVOR 1050

УСТРОЙСТВО ДЛЯ СНЯТИЯ ОТПИЛЕННОГО МАТЕРИАЛА

Устройство позволяет снимать отпиленный материал при обратном ходе пильного узла. Гидравлический цилиндр подъёма устройства отвода материала позволяет не производить снятие в случае необходимости.

 Ленточная пилорама WRAVOR 1050

УСТРОЙСТВО ДЛЯ УСТАНОВКИ ТОЛЩИНЫ ОТПИЛИВАЕМОГО МАТЕРИАЛА

Позволяет быстро и точно производить установку на размер.

 Ленточная пилорама WRAVOR 1050

УСТРОЙСТВО ОТВОДА ОТПИЛЕННОГО МАТЕРИАЛА

Двигатель привода транспортерной ленты имеет плавную регулировку, что позволяет устанавливать оптимальную скорость перемещения пиломатериала.

Значительно увеличивает производительность, сводит к минимуму применение ручного труда и уменьшает количество обслуживающего персонала.

 Ленточная пилорама WRAVOR 1050

ЛАЗЕРНЫЙ УКАЗАТЕЛЬ

Указывает линию распила, позволяет оптимизировать схему распила бревна.

    Ленточная пилорама WRAVOR 1050

ПУЛЬТ УПРАВЛЕНИЯ

С пульта управления оператор управляет всеми функциями станка, включая захват бревна, подъем клиньев захватов, подъем и вращение вальцов с гидроприводом, подъем, опускание и перемещение угловых упоров, подъем и опускание кантователей, кантование и фиксация бревен, все функции загрузочного устройства при подаче бревна на станок, системы отвода и разобщения отпиленного материала с подачей вправо и влево.

Опции:

1. Загрузочное устройство

— массивные направляющие (профиль №270) — 4 шт.;
— длина направляющих — 4,0 м;
— ширина устройства — зависит от выбранной конструкции станка;
— высота устройства — зависит от выбранной конструкции станка;
— редуктор с электродвигателем мощностью 4 кВт для перемещения бревен по направляющим со скоростью до 20 м/мин;
— цепи поперечного перемещения брёвен размером М80х100 с упорами- 4 шт.;
— приводной вал диаметром 60 мм;
— длина передней (опускающейся) части устройства — 1,8 м;
— устройство «полумесяц» разобщающее бревна при подаче с устройства на станок — 4 шт.;
— гидроцилиндры подъёма и опускания передней части загрузочного устройства — 2 шт.;
— вместимость загрузочного устройства при длине подаваемых бревен до 4,0 метров — около 15 м3, при длине подаваемых бревен до 6,5 метров — выше.

Ленточная пилорама WRAVOR 1050



Ленточная пилорама WRAVOR 1050













2. Выходной транспортер

Предназначается для приема выпиленных материалов с разобщением на два кармана (управляется оператором станка). Транспортёр выполнен из массивного металлического профиля. Материал ленты транспортёра — «СИЛОН».



Ленточная пилорама WRAVOR 1050— длина ленточного транспортёра — 3,0 м;
— ширина ленточного транспортёра — 0,8 м;
— мощность электродвигателя привода транспортёра — 1,5 кВт;
— гидравлический подъем и опускание передней части транспортера (в зависимости от толщины отпиливаемого материала);
— скорость перемещения ленты транспортера — до 20 м/мин;
— гидроцилиндры подъема и опускания шиберных роликовых шин руки для сортировки отпиленного материала — 2 шт.;
— шиберные роликовые шины для отвода материала вправо — 4 шт.;
— шиберные роликовые шины для отвода материала влево — 4 шт.;
— роликовые шины накопительных площадок длиной 1190 мм — 8 шт. (по 4 на сторону);
— длина подаваемой доски — 6, 5 м;
— мощность привода разобщительного рольганга — 1,1 кВт;
— приводные щетки из искусственных волокон для очистки отпиленного материала от опилок сверху и снизу;
— ширина очистки досок — 1200 мм или выше (зависит от заказа);
— толщина очистки досок — до 300 мм или выше (зависит от заказа).
